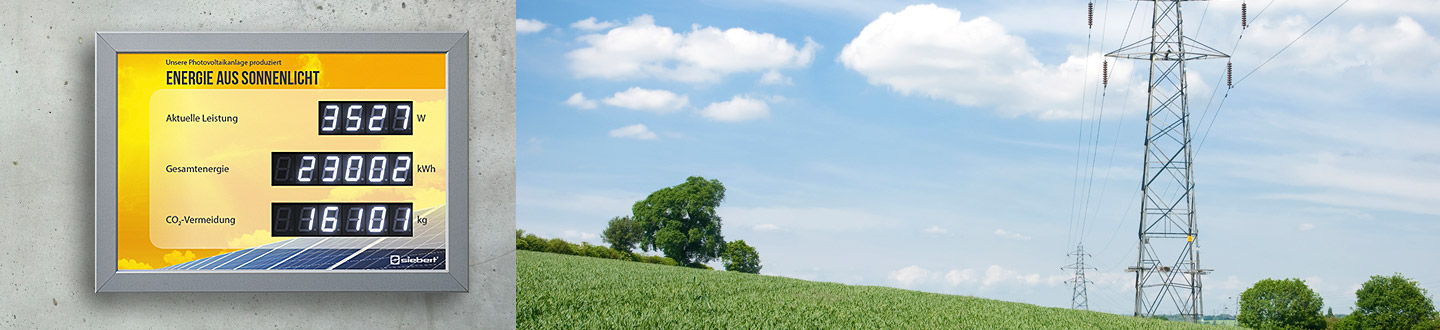

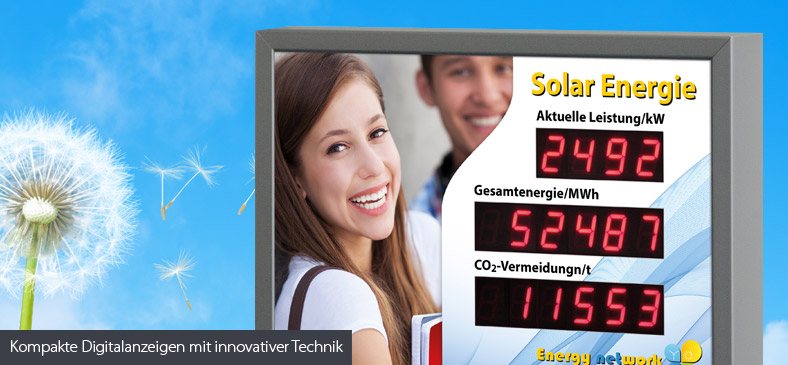

Kompakte Digitalanzeigen mit innovativer Technik

Ein besonderes Merkmal der Serie XC420 ist die kompakte Bauform. Mit einem Gehäuse, kleiner als ein A3-Blatt, findet diese Anzeige überall einen passenden Platz.

Innovative Technik

Die Ansteuerung kann über die digitale Schnittstelle des Wechselrichters oder eines Datenloggers erfolgen, ebenso mit Impulsen eines Stromzählers. Trotz der kompakten Abmessungen ist das Netzgerät in die Anzeige integriert.

Für Ausseneinsatz geeignet

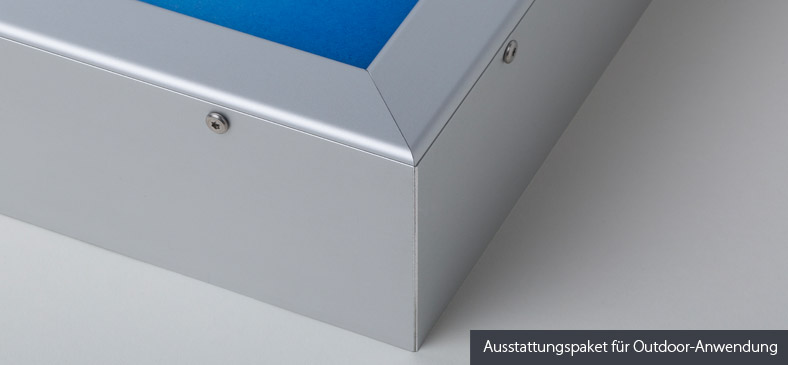

Geräte, die im Aussenbereich eingesetzt werden, verfügen über verschraubte Gehäuserahmen und bieten damit einen Vandalismusschutz.

Design

ST1

ST1

ST2

ST2

ST3

ST3

Die oben abgebildeten Graphikmotive werden als Standard-Designs angeboten.

Verschiedene Graphikmotive

Auch lässt sich ein Logo des Investors, des Planers, der Sponsoren oder ein Foto des Gebäudes in die Graphik integrieren.
Individuell gestaltete Graphikmotive sind ebenfalls möglich. Hierfür steht Ihnen unser eigenes Designstudio zur Verfügung.

Beispiele



Beschriftungsvarianten

Sie können zwischen fünf verschiedenen Beschriftungsvarianten wählen.

Bez.

DE1

DE2

DE3

DE4

DE5

DE6

Zeile 1

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Zeile 2

Gesamtenergie in kWh

Gesamtenergie in MWh

Tagesenergie in kWh

Tagesenergie in kWh

Gesamtenergie in kWh

Tagesenergie in kWh

Zeile 3

CO2-Vermeidung in kg

CO2-Vermeidung in t

Gesamtenergie in kWh

Gesamtenergie in MWh

CO2-Vermeidung in kg

Gesamtenergie in kWh



  • Typenschlüssel
  • LED-Anzeige Ziffernhöhe
  • LED-Farbe
  • Obere LED-Anzeige
  • Mittlere LED-Anzeige
  • Untere LED-Anzeige
  • Abmessungen (B x H x T)
  • Material

  • Betriebsspannung
  • Leistungsaufnahme
  • Schutzart
  • Gewicht

  • XC420-SAR-N-01
  • 25 mm
  • rot
  • 4 Ziffern
  • 6 Ziffern
  • 6 Ziffern
  • 400 x 280 x 62 mm

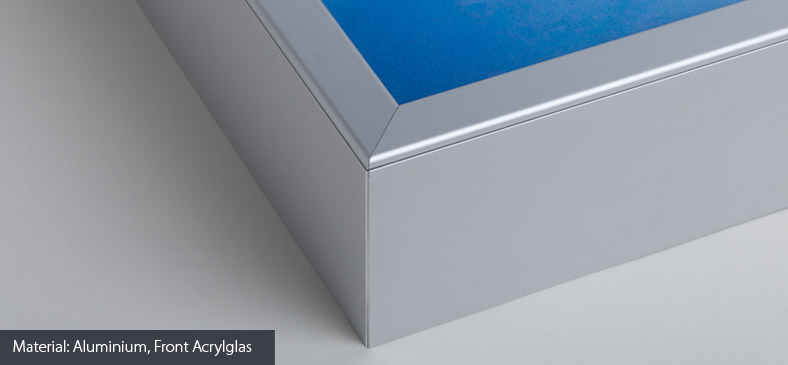

  • Aluminium,
    Front Acrylglas
  • 100...240V AC, 50...60Hz
  • 25W max.
  • IP40 (IP54)
  • ca. 3 kg

Werte in ( ) gelten für Geräte mit Option 'Ausstattungspaket für Outdoor-Anwendungen'

Optionen

  • Ethernet-Schnittstelle
  • WLAN
  • LED-Farbe weiss
  • Ausstattungspaket für Outdoor-Anwendung
  • 1 Kundenlogo auf Standardmotiv
  • 2 oder 3 Kundenlogos auf Standardmotiv
  • Individuelle Foliengestaltung



  • XC420-xxx-x-05
  • XC420-xxx-x-07
  • XC420-xxW-x-xx
  • XC420-xxx-A-xx
  • XC420-xxx-x-xx-S90xxx
  • XC420-xxx-x-xx-S91xxx
  • XC420-xxx-x-xx-S99xxx
