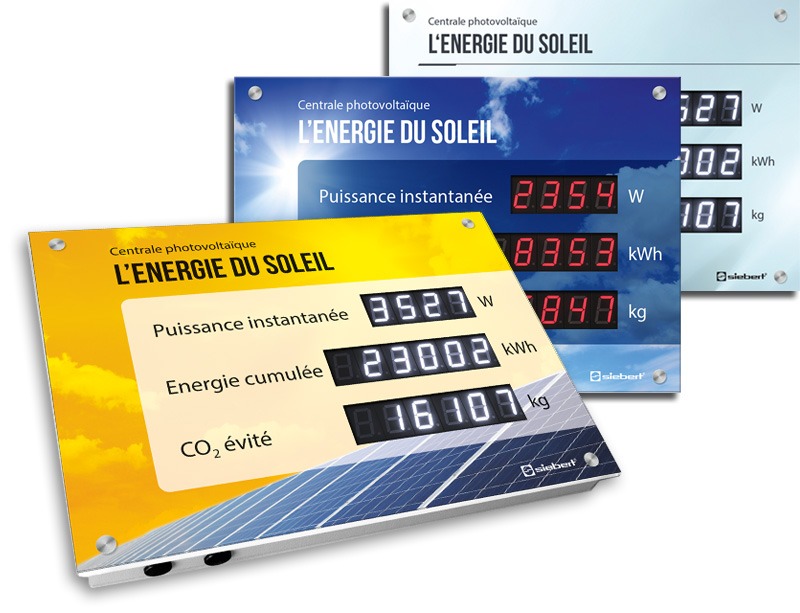

Elégance en verre et inox

Les afficheurs de la série XC410 sont des objets représentatifs au design pur. Le verre et l'acier inoxydable soulignent les exigences élevées. Combinée aux LED blanches, la construction plate et sans cadre rayonne d'une élégance particulière.

Design

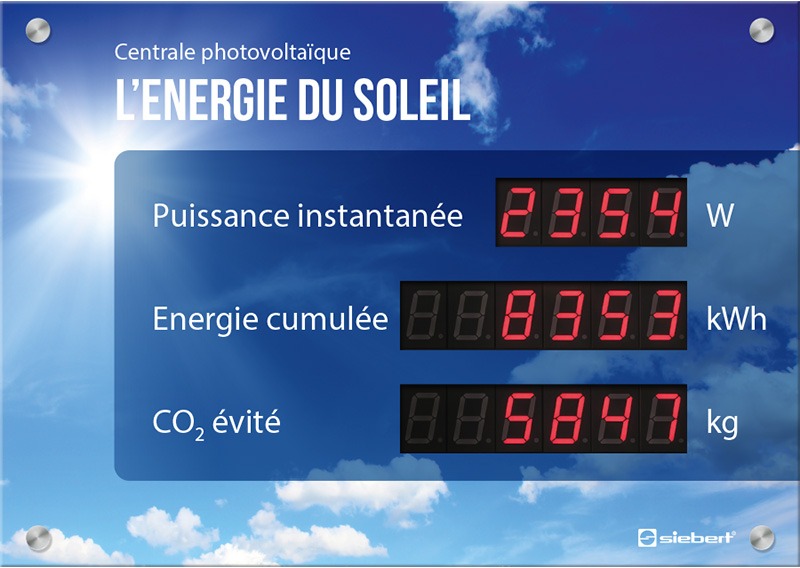

ST1

ST1

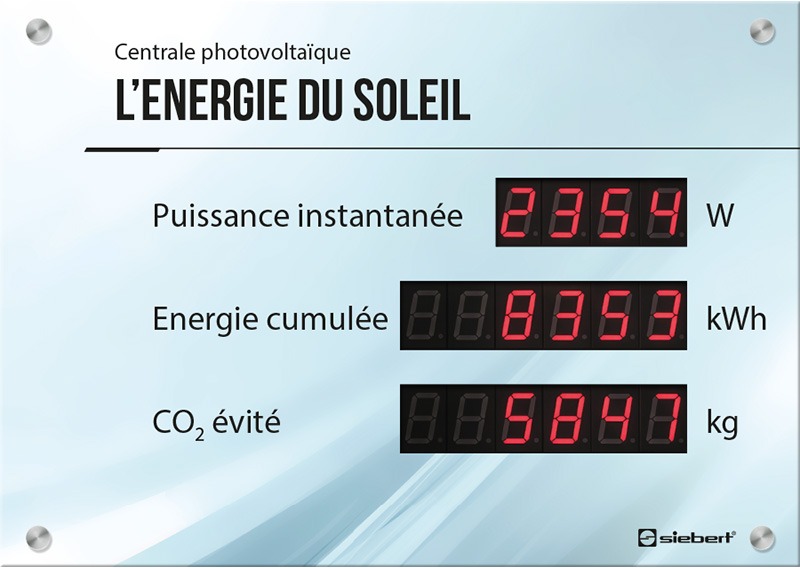

ST2

ST2

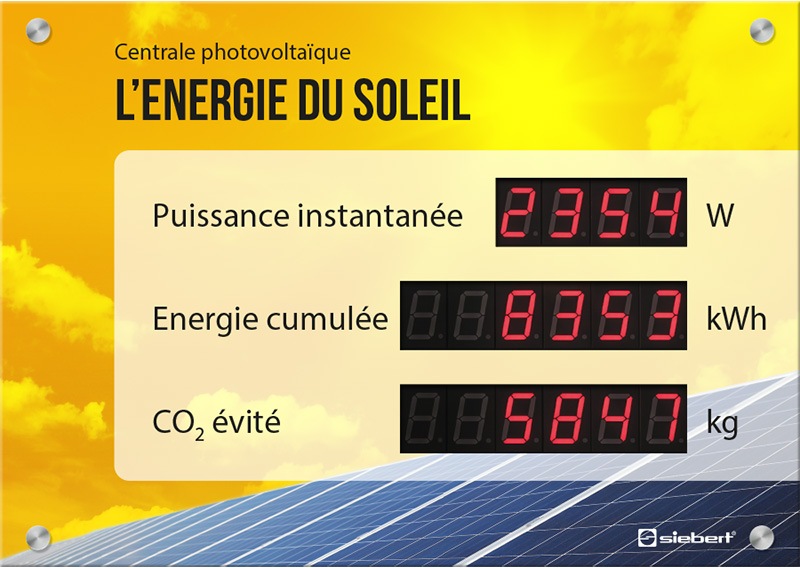

ST3

ST3

Les visuels représentés sont proposés comme versions standard.

Grand choix de visuels

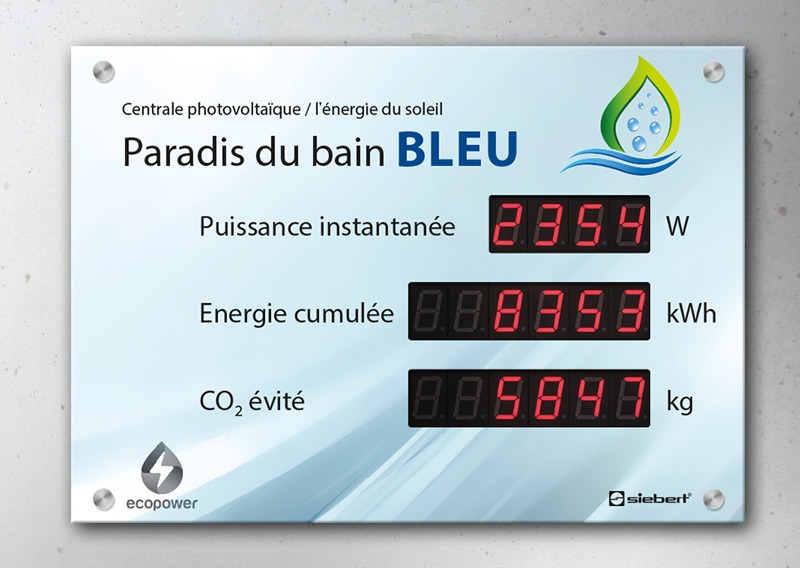

Il est également possible d'intégrer le logo de l'investisseur, de l’intégrateur, des sponsors ou une photo du bâtiment dans le visuel.
La personnalisation des visuels est aussi proposée. Notre studio de design se charge volontiers de la conception individuelle.

Exemples



Choix des indices et des unités

Vous pouvez choisir entre six variantes pour les indices et les unités

Ind.

FR1

FR2

FR3

FR4

FR5

FR6

Ligne 1

Puissance instantanée - W

Puissance instantanée - kW

Puissance instantanée - W

Puissance instantanée - kW

Puissance instantanée - kW

Puissance instantanée - kW

Ligne 2

Energie cumulée - kWh

Energie cumulée - MWh

Production journalière - kWh

Production journalière - kWh

Energie cumulée - kWh

Production journalière - kWh

Ligne 3

CO₂ évité - kg

CO₂ évité - t

Energie cumulée - kWh

Energie cumulée - MWh

CO₂ évité - kg

Energie cumulée - kWh



  • Référence
  • Hauteur des chiffres LED
  • Couleur des LED
  • Affichage supérieur
  • Affichage central
  • Affichage inférieur
  • Dimensions L x H x P
  • Matériaux
  •
  • Alimentation
  • Puissance absorbée
  • Indice de protection
  • Poids

  • XC410-SAR-N-03
  • 25 mm
  • rouges
  • 4 Digits
  • 6 Digits
  • 6 Digits
  • 420 x 297 x 33 (41) mm
  • Verre/Inox, corps en tôle d‘acier laqué
  • 100...240V AC, 50...60Hz
  • 25W max.
  • IP40
  • environ 4 kg

Les valeurs entre ( ) sont valables pour afficheurs à interface Ethernet ou WiFi.

Interfaces de données

  • S0 impulsions, Série RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC410-xxx-x-03
  • XC410-xxx-x-05
  • XC410-xxx-x-xx-18x1

Couleur LED

  • rouges
  • blanches



  • XC410-xxR-x-xx
  • XC410-xxW-x-xx

Options

  • WLAN Bridge avec plusieurs récepteurs
  • Visuel personnalisé



  • XC410-xxx-N-xx-18xx
  • XC410-xxx-x-xx-S99xxx
