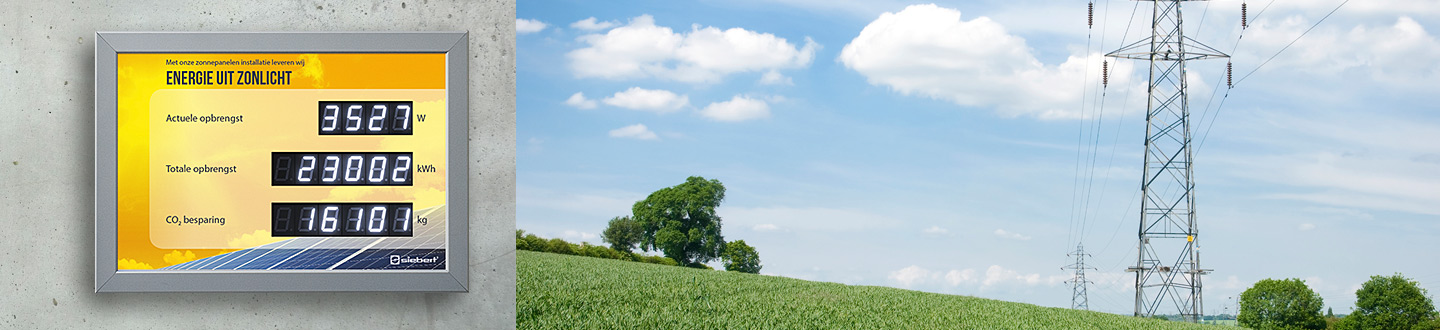

Serie XC420

Compacte digitale displays met innovatieve techniek

Een speciaal kenmerk van de serie XC420 is het compacte design: met een behuizing die kleiner is dan A3 formaat, vindt u voor deze display overal een geschikte plaats.

Innovatieve techniek

De aansturing kan via de digitale interface van een omvormer, via een datalogger, of via de pulsen van een elektrische meter. Ondanks de compacte afmetingen is de voeding in de display geïntegreerd.

Geschikt voor buitenopstelling

Displays die buitenshuis worden gebruikt, hebben een met schroeven vastgezet behuizingsraam en bieden enige bescherming tegen vandalisme.

Design

ST1

ST1

ST2

ST2

ST3

ST3

Grafische motief

Diverse grafische ontwerpen

Ook kan er een logo van de investeerders, de sponsors of een foto van het gebouw geïntegreerd worden in de grasche ontwerpen.
Op maat gemaakte grasche ontwerpen zijn ook mogelijk. Hiervoor staat onze designafdeling tot uw beschikking.

Voorbeelden



Opschrift varianten

U kunt kiezen uit zes verschillende opschrift varianten.

Bez.

NL1

NL2

NL3

NL4

NL5

NL6

Rij 1

Actuele opbrengst in W

Actuele opbrengst in kW

Actuele opbrengst in W

Actuele opbrengst in kW

Actuele opbrengst in kW

Actuele opbrengst in kW

Rij 2

Totale opbrengst in kWh

Totale opbrengst in MWh

Dagopbrengst in kWh

Dagopbrengst in kWh

Totale opbrengst in kWh

Dagopbrengst in kWh

Rij 3

CO₂ besparing in kg

CO₂ besparing in t

Totale opbrengst in kWh

Totale opbrengst in MWh

CO₂ besparing in kg

Totale opbrengst in kWh



  • Referentie sleutel
  • LED display teken hoogte
  • LED kleur
  • Bovenste LED display
  • Middelste LED display
  • Onderste LED display
  • Afmetingen B x H x D
  • Materiaal

  • Bedrijfsspanning
  • Vermogen opname
  • Beschermingsklasse
  • Gewicht

  • XC420-SAR-N-03
  • 25 mm
  • rood
  • 4 cijfers
  • 6 cijfers
  • 6 cijfers
  • 400 x 280 x 62 mm
  • Aluminium,
    front acrylglas
  • 100...240V AC, 50...60Hz
  • 25W max.
  • IP40 (IP54)
  • ca. 3 kg

Waardes tussen ( ) gelden voor buiten opstelling displays

Data-interfaces

  • S0-impuls, Serieel RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC420-xxx-x-03
  • XC420-xxx-x-05
  • XC420-xxx-x-xx-18x1

LED-kleur

  • rood
  • wit



  • XC420-xxR-x-xx
  • XC420-xxW-x-xx

Opties

  • Uitvoeringspakket voor buitenopstelling
  • WLAN Bridge systeem met meerdere ontvangers
  • Individueel folieontwerp



  • XC420-xxx-A-xx
  • XC420-xxx-x-xx-18xx
  • XC420-xxx-x-xx-S99xxx
