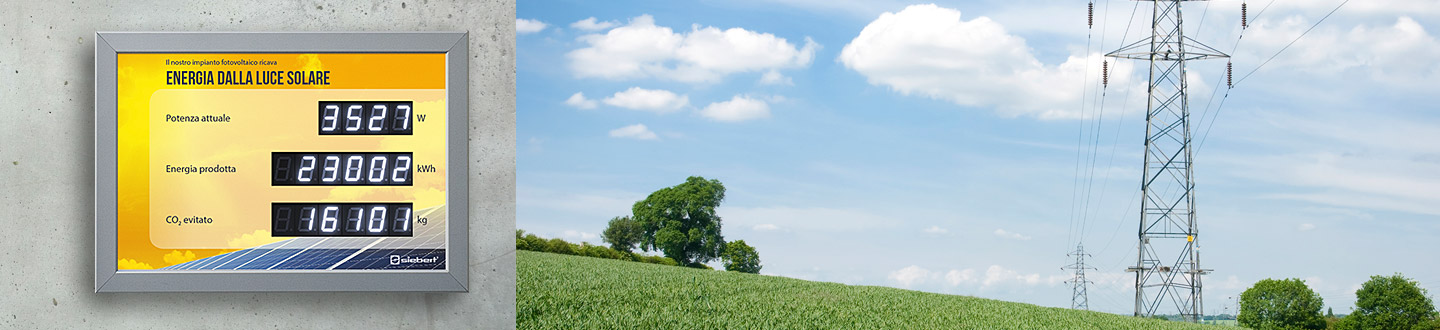

Display compatti con tecnologia innovativa

Una caratteristica particolare della serie XC420 è la struttura compatta. Con una custodia più piccola di un foglio A3, questo display può essere installato ovunque.

Tecnologia innovativa

Il comando può essere effettuato tramite l’interfaccia digitale dell’inverter o di un datalogger ma anche mediante gli impulsi di un contatore elettrico. Nonostante le dimensioni ridotte, l’alimentatore è integrato nel display.

Adatto per uso esterno

Il telaio della custodia dei dispositivi utilizzati in ambiente esterno è fissato con delle viti proteggendoli così da atti vandalici.

Design

ST1

ST1

ST2

ST2

ST3

ST3

I motivi grafici a sinistra presentano un design standard.

Motivi grafici differenti

È tuttavia possibile inserire nella grafica il logo dell’investitore, del progettista, degli sponsor oppure una foto dell’edificio.
È anche possibile realizzare motivi grafici personalizzati. Il nostro studio di design è a vostra disposizione.

Esemplificazione



Varie tipologie di scritte

È possibile scegliere fra sei diverse tipologie di scritte.

Nome

IT1

IT2

IT3

IT4

IT5

IT6

Riga 1

Potenza attuale in W

Potenza attuale in kW

Potenza attuale in W

Potenza attuale in kW

Potenza attuale in kW

Potenza attuale in kW

Riga 2

Energia totale in kWh

Energia totale in MWh

Energia giornaliera in kWh

Energia giornaliera in kWh

Energia totale in kWh

Energia giornaliera in kWh

Riga 3

CO₂ evitato in kg

CO₂ evitato in t

Energia totale in kWh

Energia totale in MWh

CO₂ evitato in kg

Energia totale in kWh



  • Modello
  • Altezza dei caratteri del display a LED
  • Colore LED
  • Display a LED sovrastante
  • Display a LED centrale
  • Display a LED sottostante
  • Dimensioni L x A x P
  • Materiale

  • Tensione d‘alimentazione
  • Consumo di corrente
  • Grado di protezione
  • Peso

  • XC420-SAR-N-03
  • 25 mm
  • Rosso
  • 4 cifre
  • 6 cifre
  • 6 cifre
  • 400 x 280 x 62 mm
  • Alluminio,
    parte frontale in vetro acrilico
  • 100...240V AC, 50...60Hz
  • 25W max.
  • IP40 (IP54)
  • approx. 3 kg

I valori in ( ) sono validi per dispositivi con l’opzione 'pacchetto di dotazione per utilizzo in ambiente esterno'

Interfacce dati

  • Impulsi S0, Seriale RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC420-xxx-x-03
  • XC420-xxx-x-05
  • XC420-xxx-x-xx-18x1

Colore LED

  • Rosso
  • Bianco



  • XC420-xxR-x-xx
  • XC420-xxW-x-xx

Opzioni

  • Pacchetto di dotazione per utilizzo in ambiente esterno
  • Sistema WLAN Bridge con più ricevitori
  • Personalizzazione dell‘adesivo



  • XC420-xxx-A-xx
  • XC420-xxx-x-xx-18xx
  • XC420-xxx-x-xx-S99xxx
